Как спутниковые операторы обеспечивают непрерывность вещания

Аварии космических аппаратов не редкость. От некоторых технических сбоев защититься практически невозможно, например от отказа разгонного блока носителя, от других - вполне реально.
Проблемы бывают даже со сверхдорогостоящей техникой, собираемой вручную. Как правило, серьезные сбои космических аппаратов (КА), если заранее не подстраховаться, приводят к ощутимым последствиям для потребителей услуг связи. одна из недавних историй - авария спутника "Экспресс-МД1" в 2013 году. Из-за нарушения его пространственной ориентации прекратилась трансляция ряда телеканалов в центрально-европейской части России и на Урале, также пострадали сотовые операторы. Впрочем, благодаря оперативной реакции РТРС, мощности "Экспресс-МД1" удалось вовремя зарезервировать на других КА.
В 2015 году по причине короткого замыкания кабеля вышел из строя геостационарный AMOS-5, принадлежащий израильскому спутниковому оператору Spacecom. Аппарат обеспечивал телевизионное вещание, транспортную сеть для сотовых операторов, транкинг данных, передачу видеоинформации, а также работу других служб. По информации израильского издания "Израиль сегодня" (Israel Hayom), спутник приносил Spacecom около $ 40 млн дохода в год. Пресса назвала данное событие "ударом по израильскому хай-теку".
Однако надежность космической инфраструктуры - лишь половина головной боли для поставщиков услуг. С точки зрения непрерывности функционирования спутникового ТВ чрезвычайно важна работоспособность наземного сегмента, включающего передающие станции и линии связи. Для этой цели применяются средства резервирования систем, в том числе энергопитания.

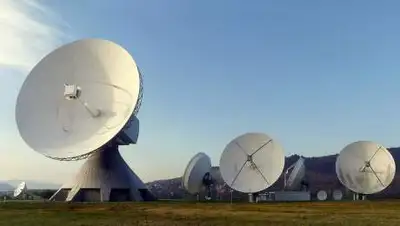

Как объяснил генеральный директор спутникового ТВ ПАО "Мобильные ТелеСистемы" (МТС) Алексей Иванов, надежность данного сегмента гарантируется созданием дополнительной резервной инфраструктуры: волоконно-оптических линий связи (ВОЛС) для доставки ТВ-сигнала от источников до наземной передающей станции и наземных станций приема спутникового сигнала. "Прием спутникового ТВ-сигнала от контент-провайдеров осуществляется на нескольких антенных постах, разнесенных географически. В случае потери приема сигнала на одной станции происходит автоматическое переключение на резервную", - добавил он.
Наиболее действенными способами обеспечения живучести объекта связи является резервирование оборудования и путей получения энергии. Чем выше избыточность резервной инфраструктуры, тем надежнее, но дороже решение, напомнил технический директор группы компаний "Орион" Константин Салтыков. Он уточнил, что в любом случае это сложный системный проект, привязанный к конкретным возможностям используемой площадки. Достаточно сложно создать такую инфраструктуру с нуля, не всегда масштабы проекта позволяют применять такую модель развития. Значительно проще выбрать готовое правильное место, эффективно решая свои проблемы и повышая отдачу уже существующей партнерской инфраструктуры.
С тем, чтобы телесигнал был непрерывным, оператору спутникового ТВ важно резервировать и другие технические средства: маршрутизаторы, коммутаторы, модуляторы, усилители и т.д. По словам Алексея Иванова, все подобное оборудование в МТС имеет схемы резервирования "1+1" либо "N+1". Также временно зарезервировать можно две имеющиеся антенны, и в случае неисправности одной из них вещание не будет потеряно, а продолжится с исправного приемопередатчика.
В свою очередь, "Орион" в соответствии с отраслевыми требованиями к оборудованию узла связи резервирует все ключевые и многосигнальные компоненты еще на этапе проектирования.
"Особое внимание уделяется правильному построению межстудийных и исходящих наземных каналов связи, от которых зависит качество почти половины телепрограмм в эфире. Резервируются земная станция, передающая сигналы на спутник, некоторые компоненты приемного телепорта, обеспечивающего около 40% программ, и серверы эфирного вещания, формирующие в нашем проекте около 15% ТВ-каналов. Круглосуточная инженерная служба следит за работой всех систем и за качеством сигналов в эфире, задействуется большое число измерительного оборудования и автоматики",- подчеркнул Константин Салтыков.
Проблемы непосредственно на спутнике бывают неустранимые и устранимые. Во втором случае можно заранее предусмотреть возможность резервирования, перевода мощностей на другие КА - иными словами, иметь надежную альтернативу.
"В случае с "Экспресс-АМ2" ФГУП "Космическая связь" предполагало временную замену неисправного спутника на освобождающиеся у партнера аппараты Sesat-1 и W-1, но обстоятельства не позволили произвести замену быстро", - сетует Константин Салтыков.
По его словам, в период аварийной работы платформы "Орион" на "Экспресс-АМ2" (спутник стабильно включался только на 12 часов в одно и то же время каждые сутки) продолжалась активная работа по привлечению новых клиентов и успешная работа с кабельными операторами. Для этого с телекомпаниями и заказчиками были согласованы льготные условия, делающие необычный режим работы привлекательным для потребителя.
"В этот период мы сделали в партнерстве с ГПКС и красноярским КБ "Искра" новый проект на "Экспресс-АМЗ", качественно закрыв часть территории "Экспресс-АМ2" и весь Дальний Восток вплоть до Аляски. Наградой стал очень высокий процент зрителей, "пересевших" спустя год на наш новый спутник Intelsat 15, который был первым и единственным за долгий срок ожидания аппаратом, пригодным для использования в нашей сети", - вспоминает он.
"Владелец космического аппарата, на котором компания МТС арендует спутниковые емкости, имеет два спутника в одной точке стояния, и в случае проблем с основным КА вещание быстро переведут на резервный борт" - говорит Алексей Иванов. также имеется техническая возможность переориентации антенн телепорта для перевода на другие доступные КА.
Как объяснили в пресс-службе ФГУП "Российская телевизионная и радиовещательная сеть" (РТРС), в случае возникновения нештатных ситуаций в спутниковой группировке отечественных операторов спутниковой связи, частотно-энергетический ресурс бортовых ретрансляторов которых используется распределительной сетью спутниковой связи РТРС для организации трансляции сигналов аналогового и цифрового телерадиовещания, техническими службами применяется несколько видов резервирования спутниковых каналов подачи сигнала на наземные эфирные ТВ/РВ-передатчики. Так, при обнаружении кратковременного деградирующего воздействия на спутниковый сигнал помех, возникающих вследствие работы сторонних радиоэлектронных средств в полосе частот приемного спутникового сигнала первого мультиплекса в зоне вещания "М" (центрально-европейская часть России), технические средства приемной сети РТРС при наличии возможности переводятся на прием с альтернативного спутника связи, работающего в более высокочастотном диапазоне (Ku-диапазон спутника "Экспресс-Ам6" вместо С-диапазона КА "Экспресс-Ам").
"В случае возникновения нештатных ситуаций с частотным ресурсом КА, выделенного для трансляции сигналов регионального вещания в субъектах РФ, технические средства РТРС переводятся на трансляцию основного (федерального) сигнала соответствующих общероссийских ТРК (ТК "Россия-1"/"Радио России") без местных вставок. "При возникновении долгосрочной нештатной ситуации с каким-либо спутником связи, используемым в схеме распространения сигналов телерадиовещания на территории России, вызванной выходом из строя самого КА, технические средства приемной сети РТРС в соответствии с разработанной схемой аварийного резервирования космического аппарата перестраиваются на прием с альтернативного спутника связи", - отметил руководитель пресс-службы РТРС Игорь Степанов.
Как и любая высокотехнологичная отрасль, спутниковое ТВ использует стандарты качества или уровни доступности услуги. Они бывают как внутренние, то есть принятые в отдельной компании, так и отраслевые. К примеру, по словам Алексея Иванова, в МТС принят внутренний стандарт качества услуги "Спутниковое ТВ", который учитывает стандарт ETSI TR 101 290 и расчетный показатель доступности сигнала со спутника.
В "Орион" данный вопрос регулируется массой документов. Например, требования к готовности ЦЗССС (центральная земная станция спутниковой связи) для ТВ описаны в РД 45.192-2001 (и других) и устанавливают техническую готовность системы на уровне 0,9999. "Это очень высокие нормативы", - обращает внимание Константин Салтыков. Соответствующие требования существуют и для других компонентов платформы. "Многие наши заказчики предъявляют завышенные требования к готовности их сегмента, и, если игра стоит свеч, мы вынуждены соглашаться, обеспечивая дополнительные меры", - добавляет он.
Семейство стандартов DVB/ITU-T/ETSI также описывает основные качественные показатели сигналов, и все большее их число вводятся как национальные нормативы. Это происходит во многом благодаря реализации ФЦП "Развитие телерадиовещания в российской Федерации на 2009-2018 годы" и в рамках развития новых проектов в IP-сетях крупнейшего отечественного оператора связи ПАО "Ростелеком", например ГОСт р 54994-2012 и других, определяющих целую систему показателей работы современных цифровых телевизионных систем.
Организация систем резервирования для оператора спутникового ТВ является затратным мероприятием. Строительство наземной станции - это очень дорогостоящий проект.
"При достижении абонентской базы в несколько миллионов пользователей финансовые риски при сбое вещания становятся очень серьезными", - говорит Алексей Иванов. Поэтому при увеличении количества пользователей спутникового ТВ оператор должен вводить в эксплуатацию дополнительные системы резервирования, которые будут обеспечивать непрерывное ТВ-вещание.
Константин Салтыков уверен, что вопрос финансовых рисков при возможных сбоях дробится на сотни составляющих. Обязательно резервируются высокодоходные и критические для бизнеса сегменты. по вопросам, стоимость резервирования которых является запредельной, разрабатывается сценарий контраварийных мероприятий: что, где, когда и с кем можно предпринять для восстановления работоспособности в самые короткие сроки.
